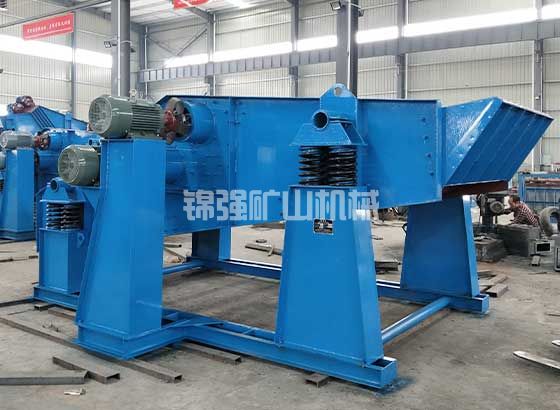

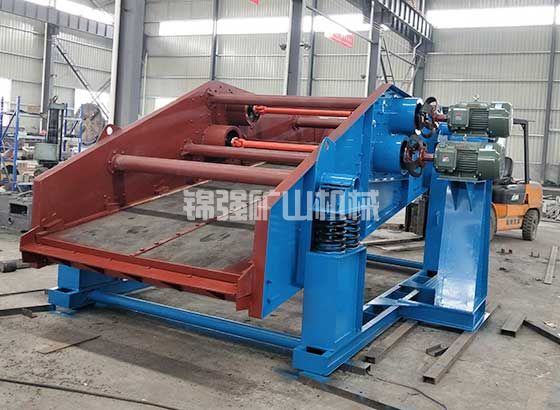

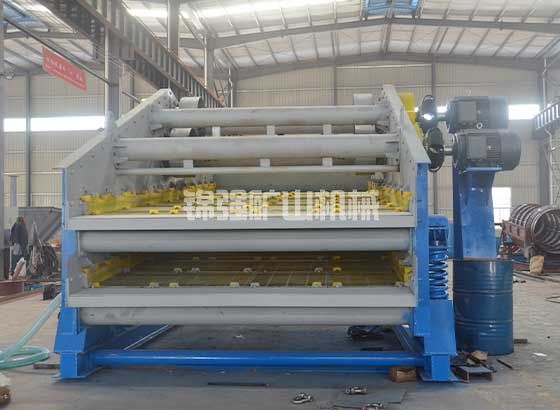

直線振動篩也使用慣性激振器產生振動。直線振動篩的振源是電機驅動的激振器。激振器有兩個軸，每個軸上有一個偏心重(如下圖所示)，反方向旋轉。所以也叫雙軸直線振動篩，由兩個齒輪嚙合，保證同步。
直線振動篩的工作原理
當兩個偏心重的圓盤旋轉時，兩個偏心重產生的離心力F在x軸上相互抵消，在y軸上相加，結果在y軸方向產生往復的激振力，使篩箱在y軸方向產生往復的
當直線振動篩的振動源采用振動電機時，必須布置兩臺，其軸線與直線振動篩的縱軸方向一致(不平行，有夾角)。兩臺振動電機對稱布置在篩箱的上部、下部和兩側。
直線振動篩的篩面傾角通常在8°以下，篩面振動角度一般為45°，篩面在激振器的作用下直線往復運動。顆粒在篩面振動下拋射回落，使物料在篩面振動過程中不斷前進。物料的拋射和下落對篩面有沖擊，使小于篩孔的顆粒被篩選分離。
篩分效率和生產能力(處理能力)與篩面傾角、振動角度和物料拋射系數有關。為確保篩分效率高，篩分產量大，必須選擇合適的Ky(拋射系數)值，與圓振篩選Ky值相同。
直線振動篩的特點
ZSG直線篩由雙振動電機驅動，兩個振動電機同步反轉。偏心塊產生的激振力在平行于電機軸線的方向上相互抵消，在垂直于電機軸線的方向上疊加在一起，所以篩機的運動軌跡是一條直線。兩個電機軸相對于篩面在垂直方向有傾角。在激振力和物料自重力的共同作用下，物料在篩面上跳躍或向前直線運動，從而達到篩選和分級物料的目的。適用于篩選粒度為0.074-5毫米、含水量小于7%、無粘性的各種干粉或顆粒狀物料，給料粒度大于10毫米。
ZSG直線篩具有篩分精度高、結構簡單、維護方便、能耗低、噪音低、密封性能好、無粉塵溢出、篩網壽命長等特點。
直線振動篩廣泛應用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業干粉或顆粒狀物料的篩分。
